N-琥珀酰殼聚糖/氧化硫酸軟骨素水凝膠/CS/AMPS/PEGDA多孔水凝膠
日期：2022-06-30 點擊量：1295
N-琥珀酰殼聚糖/氧化硫酸軟骨素水凝膠/CS/AMPS/PEGDA交聯(lián)網(wǎng)絡多孔水凝膠
采用N-琥珀酰殼聚糖(NCS)與氧化硫酸軟骨素(OCS)進行復合,制備NCS/OCS復合水凝膠.考察了OCS與NCS不同質(zhì)量比對復合水凝膠的凝膠化時間,壓縮強度,平衡溶脹以及體外降解等物理化學性能的影響.結(jié)果表明:當m(NCS):m(OCS)為7:3時復合水凝膠能滿足臨床要求,此時復合水凝膠在37℃條件下的凝膠時間約為16 min,壓縮強度為(5.82±0.5)kPa,30 d后,復合水凝膠的剩余質(zhì)量分數(shù)約為40%.通過氧化硫酸軟骨素與N-琥珀酰殼聚糖進行復合,可注射水凝膠的凝膠強度和降解性能得到明顯改善,該材料有望在軟骨組織工程支架方面得到應用.

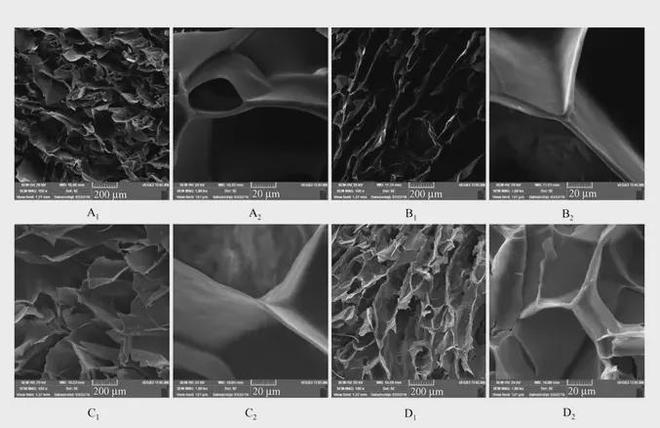

以殼聚糖(CS),2-丙烯酰胺基-2-甲基丙磺酸(AMPS)與聚乙二醇二丙烯酸酯(PEGDA)為原料,通過光聚合技術(shù)和冷凍干燥法制備了CS/AMPS/PEGDA交聯(lián)網(wǎng)絡多孔水凝膠.采用紅外光譜(FTIR)分析了水凝膠的化學結(jié)構(gòu),通過實時紅外(RTIR)監(jiān)測單體的雙鍵轉(zhuǎn)化率變化,掃描電鏡(SEM)觀察水凝膠的微觀形貌,并測試了它的溶脹性能和熱穩(wěn)定性.結(jié)果表明,當CS/AMPS的質(zhì)量比為1/2時,得到的水凝膠多孔結(jié)構(gòu)規(guī)整,孔隙率較高,且能達到較高的平衡溶脹比.
